房屋平面图的传统测绘

依赖人力，效率低

难以满足大规模、高精度测量的需求



随着城市飞速发展和人们对房屋质量要求的提高，房屋质量检测技术备受关注。然而，在进行房屋质量检测时，经常会遇到建筑图纸缺失的问题，尤其是对于年代久远或房屋功能发生改变的情况。因此，需要重新对房屋进行测绘。目前，建筑平面图的测绘仍然需要大量人工参与。通常，现场使用钢卷尺和激光测距仪来测量轴线距离，以确定墙体和门窗洞口的平面位置。然而，这些传统方法耗费大量人力，同时也依赖于检测人员的工程经验，因此存在一定局限性。

激光雷达在建筑平面测绘上具有高精度、高速度、非接触式测量、全方位覆盖、多样化数据获取和自动化处理等优势。其能够快速获取建筑物表面的点云数据，无需直接接触建筑物，同时能够覆盖复杂的室内外空间，为测绘提供准确而全面的数据支持。借助自动化处理技术，激光雷达数据能够快速转化为建筑平面图，大大提高了测绘效率和准确性。



LiDAR360 MLS+LiGrip

室内平面图绘制方案

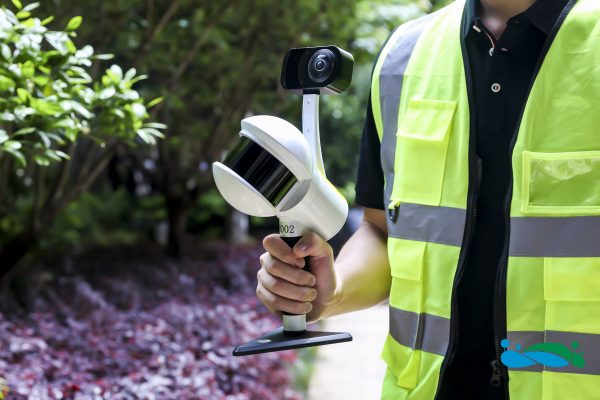

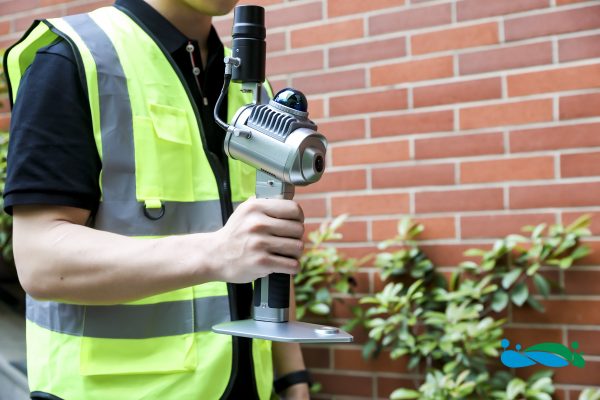

LiDAR360 MLS V7.2已发布平面图全自动矢量化功能，搭配硬件LiGrip系列产品，为建筑平面图测绘提供一键式解决方案。



20分钟完成9421万点云分类

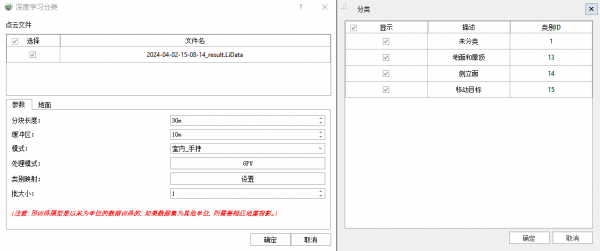

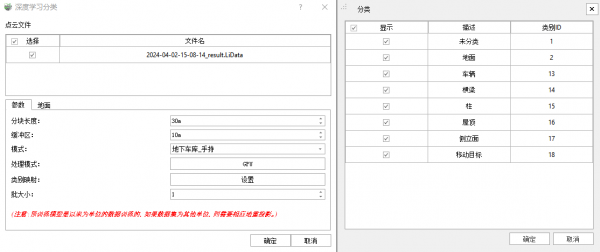

软件提供室内（商场、办公室等）、车库等场景点云分类模型，可分离地面点、移动目标、墙面、柱体、车辆等多种室内场景下常见类别，模型适配各种平台采集的点云数据，分类精度可达80%^[1]

地下车库参数

室内场景参数

示例数据占地约10000平方米，9421万点，采用“地下车库”场景，GPU处理模式，在NVIDIA GeForce RTX 3050显存8G电脑，25分钟即可分类完成！



40秒完成平面图矢量线自动提取

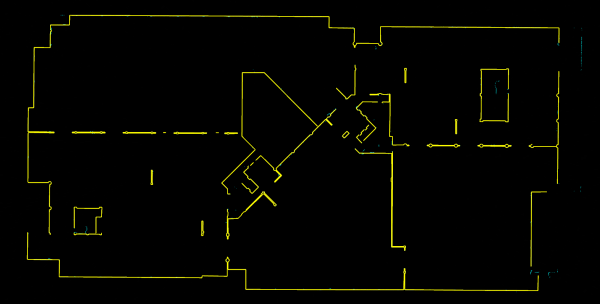

软件提供一键式的平面图提取操作，基于分类后的点云数据，设置墙面点云最为完整的部分进行切片后，直接一键自动提取，10000平方米占地数据仅需40秒完成平面图矢量线的自动提取，线段提取完整度约80%^[2]

软件同时提供了多种矢量化编辑工具，如打断、合并、相交、闭合、移动等，以及矢量节点的精确编辑，辅助进行平面图的快速修改优化，提升生产效率。

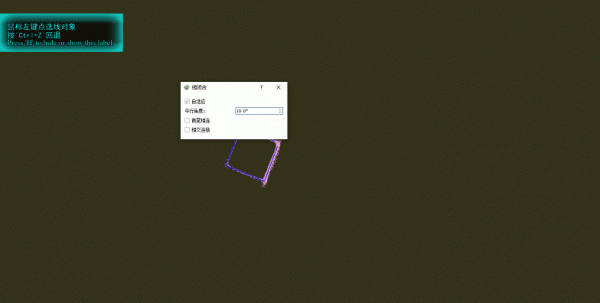

闭合

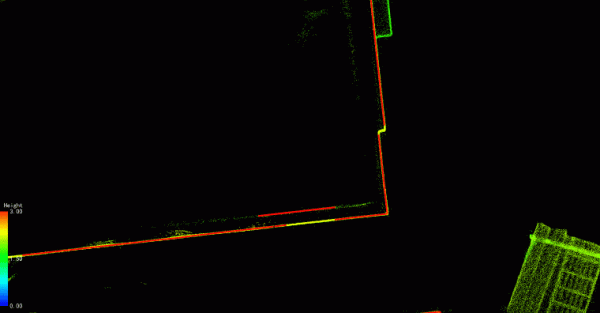

合并

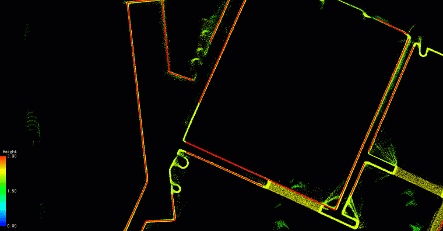

相交



属性编辑

软件自带属性表，搭配字段计算器，可快速计算/填充平面几何如长度、类型等基础属性。



成果导出

几何成果支持导出DXF格式，几何及其样式可无缝衔接CAD软件，并且能导出正射影像图。

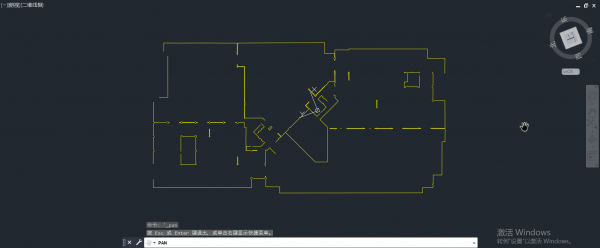

地下车库平面图及导出CAD成果

多层数据叠加点云效果

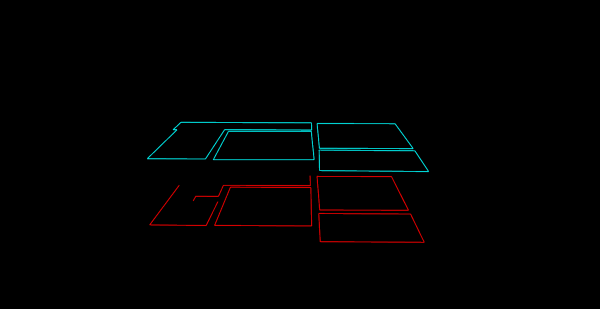

多层数据MLS中几何成果

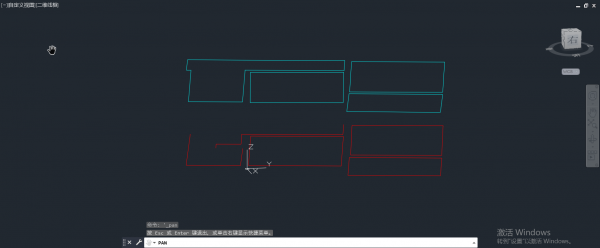

多层数据导出DXF在CAD中显示



欢迎大家通过数字绿土官网下载最新版本试用，相关软件教程也已同步在微信商城上架。



[1] 室内和地下车库场景分类精度，基于现有测试数据统计所有类别的最大精度，不同室内场景地物有差异，不同类别精度也存在一定的区别。

[2] 室内平面图矢量线段提取完整度，基于现有测试数据统计，原始点云数据采集密度、均匀度、完整度对提取效果均存在影响。
