正射影像处理案例

功能说明

LiMapper支持单/多相机、单/多架次正射影像处理,广泛应用于地质灾害监测、测绘调查、林业分析及环境保护等领域。

处理流程

1. 工程准备

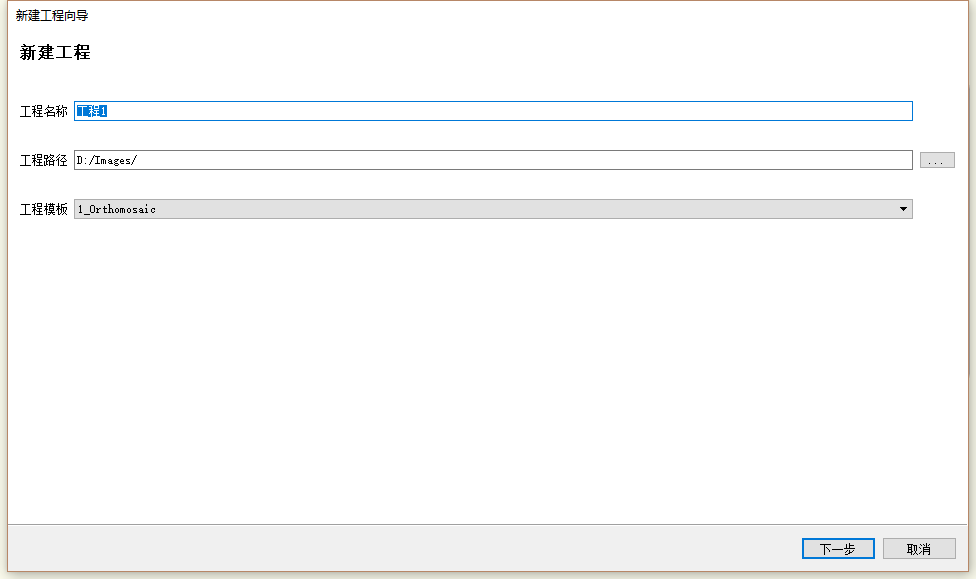

(1) 新建工程

LiMapper

(2) 加载数据

首先设置数据类型为下视。影像组请按如下方式设置:

  • 单相机,单架次或含重叠区域的多架次影像:影像作为一个影像组处理

  • 多相机,单架次或含重叠区域的多架次影像:影像分相机导入,多架次的同一相机的数据作为一个影像组进行处理

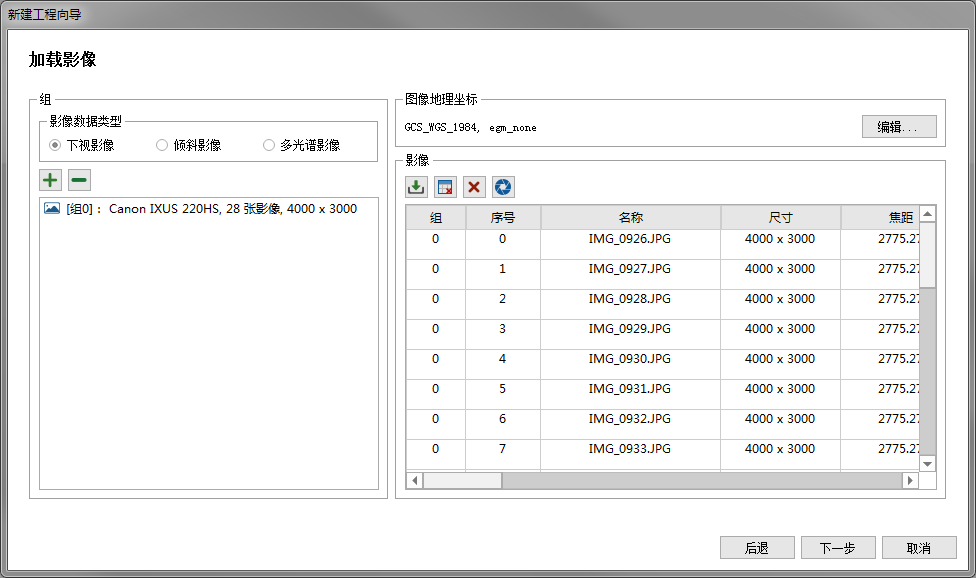

加载影像界面如下图,具体请参考影像编辑

LiMapper

注:同一影像组内影像不能重名;新建工程最少添加5张影像

(3) 导入POS(可选)

若影像无EXIF位置信息,可导入TXT或者CSV类型的POS文件。请参考导入POS

在没有地理参考坐标系统的情况下,产生的成果坐标系为局部坐标系。

2.工程处理

(1) 拼接影像

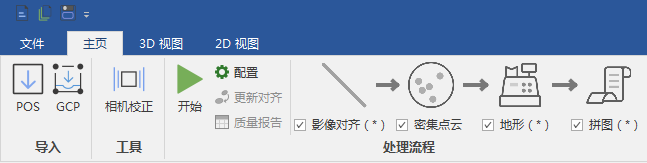

在处理流程界面,可选择需要运行的步骤。点击"配置"按钮可对模板参数进行调整。

注:密集点云的类型参数仅在创建模板时可编辑!

LiMapper

3.成果导出

(1) 导出点云

可导出稀疏点云和密集点云,支持的类型有PLY ,LAS 及OBJ文件。此外密集点云还可导出为OSGB类型。请参考导出点云

(2) 导出DEM/DSM

DEM/DSM导出支持坐标系、压缩类型及分辨率设置。请参考导出DEM/DSM

(3) 导出DOM/TDOM

DOM/TDOM导出支持坐标系、压缩类型及分辨率设置。请参考导出DOM/TDOM

(4) 导出其他成果

导出其他成果请参考导出相机参数导出无畸变影像导出拼接线导出质量报告

示例数据

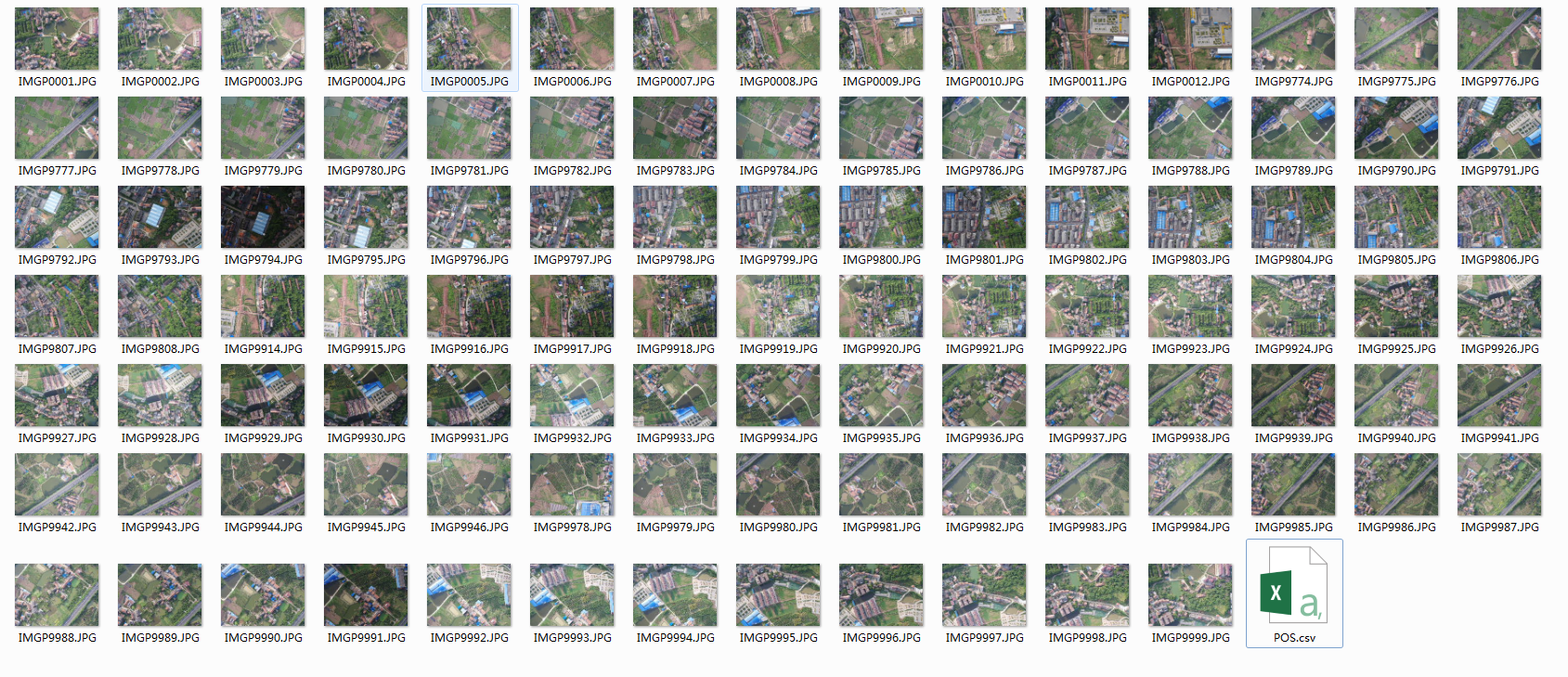

本案例数据源为湖南衡阳下视影像,影像尺寸为8256*6192,测试数据共102张。

源数据

LiMapper

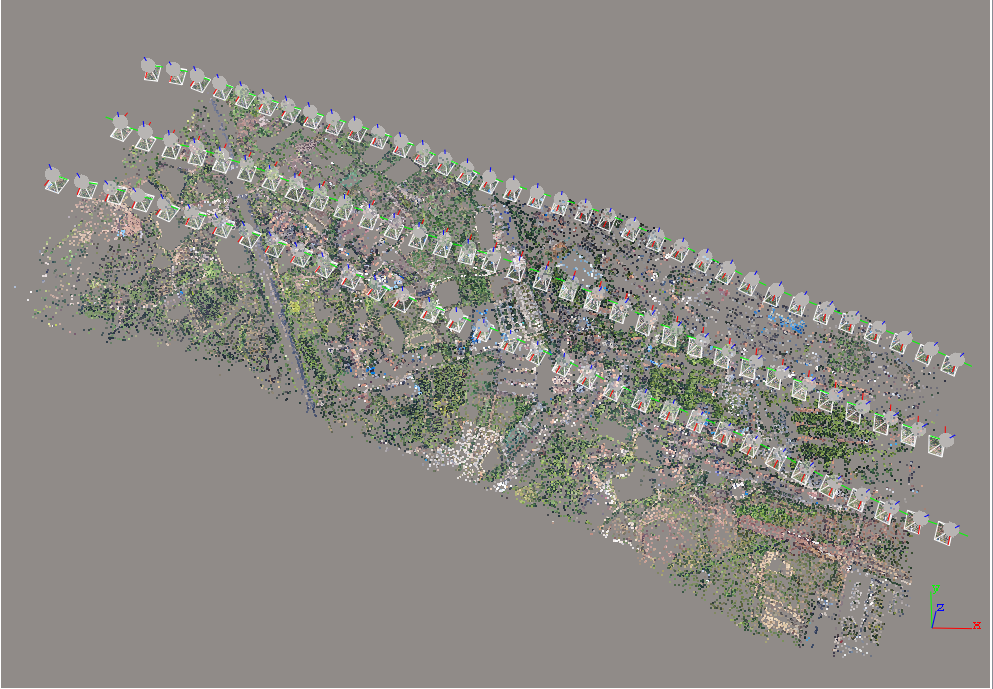

连接点

LiMapper

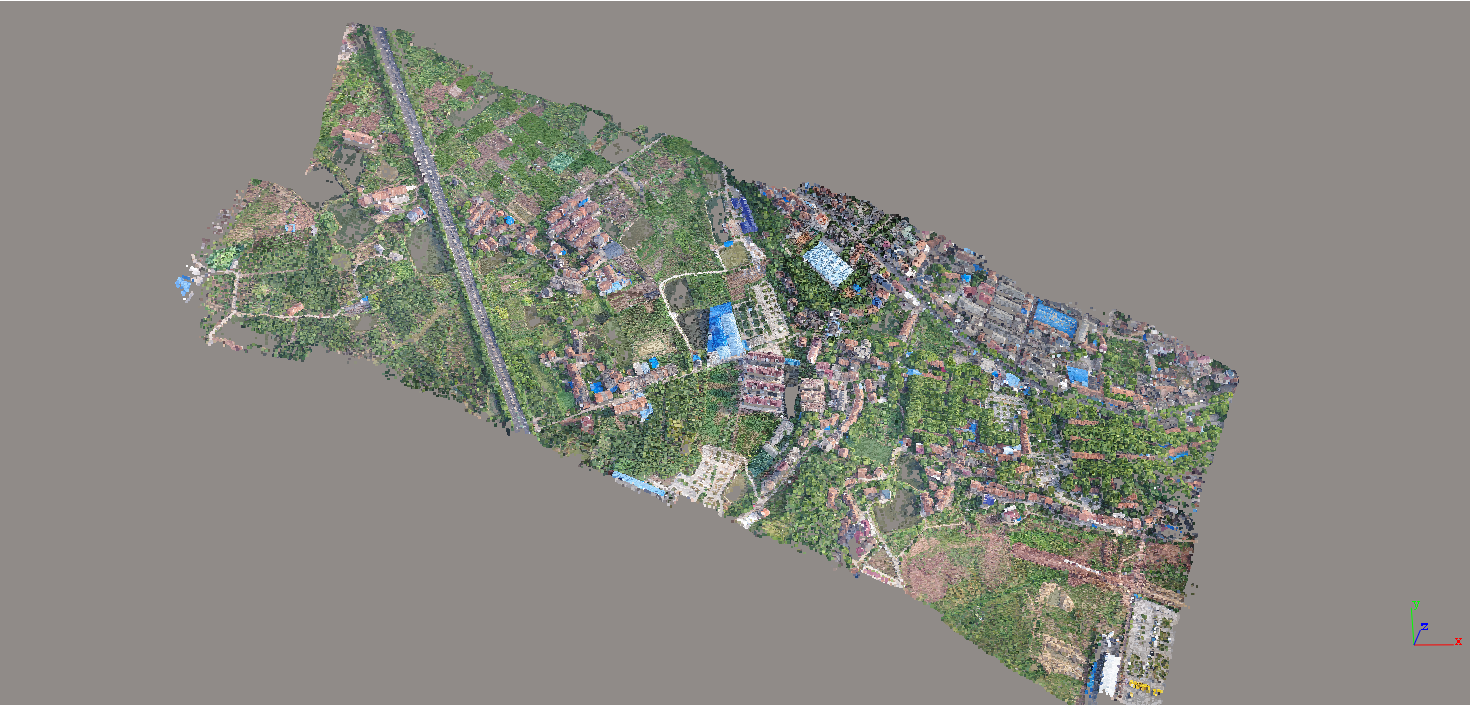

密集点云

LiMapper

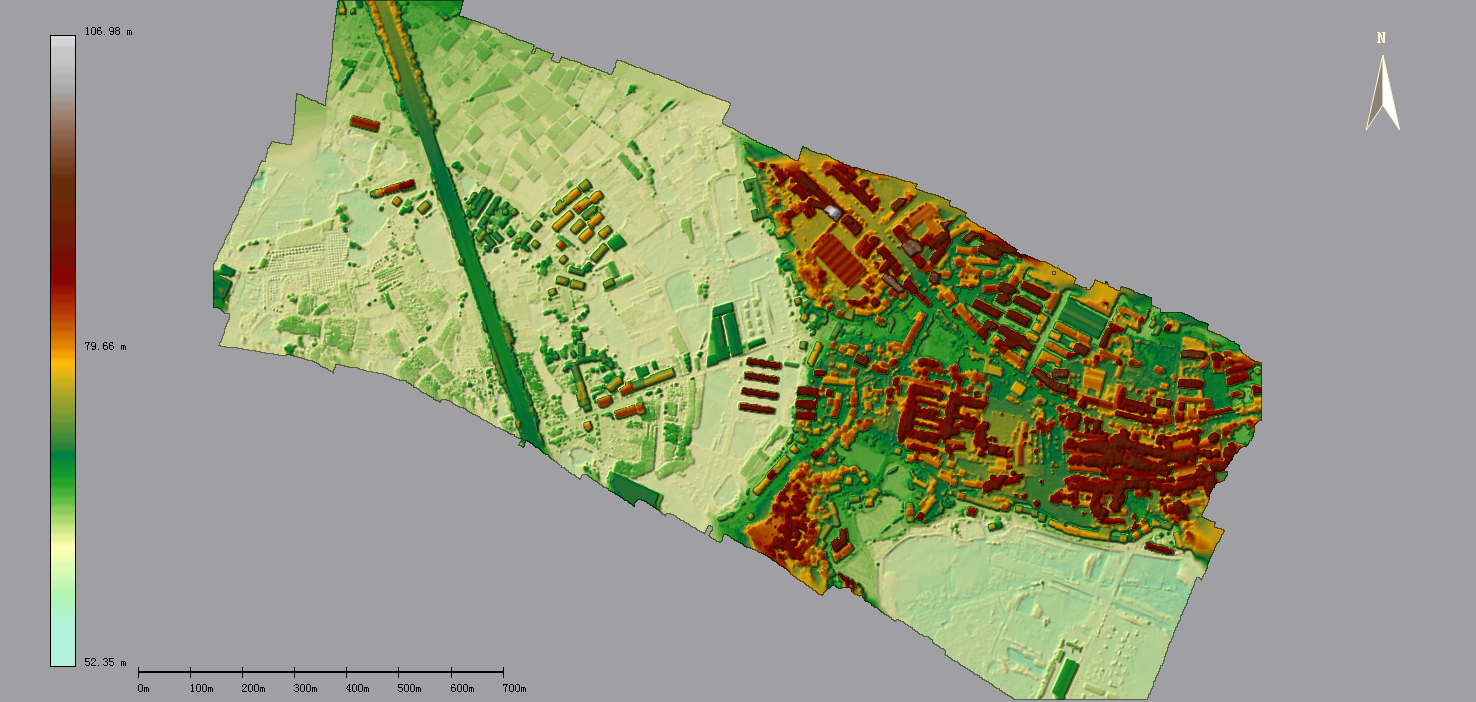

DSM

LiMapper

TDOM

LiMapper
