按圆裁剪

功能概述

按圆裁剪工具可以根据用户输入的多个平面坐标和半径或者与视图交互绘制圆形范围,提取每一个2D圆内的所有点云数据保存在一个文件或多个文件中。

用法

点击数据管理 > 裁剪 > 按圆裁剪

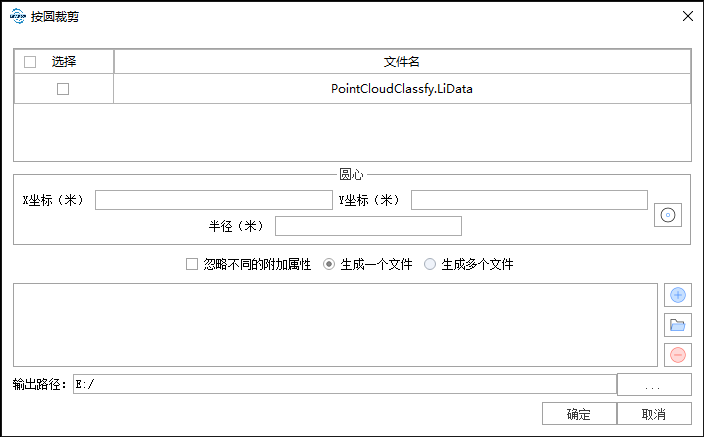

Lidar360 ClipbyCircle

参数设置

  • 输入点云数据:输入一个或多个点云数据文件。文件格式:*.LiData。
  • X坐标(米):裁切圆的X坐标。
  • Y坐标(米):裁切圆的Y坐标。
  • 半径(米):裁切圆的半径。
  • 忽略不同的附加属性:在处理多个输入点云的情况下,若勾选此项,则只合并相同的附加属性,否则只要有不相同的附加属性就无法进行合并。
  • 生成一个文件:提取的2D圆范围内所有的点保存到一个文件中。
  • 生成多个文件:提取的每一个2D圆范围内的点云单独保存到一个文件中,默认以圆心和半径命名。
  • Lidar360 DataAdd:点击该按钮后,可在当前窗口中实时画圆。单击鼠标左键在当前窗口中选择圆心后,拖拽鼠标会显示实时圆的信息,双击鼠标结束选择,会在界面中显示绘制圆的圆心X,Y坐标值及半径。
  • Lidar360 DataAdd:点击该按钮将输入的圆心坐标和半径添加到处理列表中。执行相同的操作可添加多个裁切圆。
  • Lidar360 DataAdd:点击该按钮加载外部已有的数据文件。文件格式可参考附录中的文件格式部分,获取更多有关范围文件格式的信息。
  • Lidar360 DataAdd:选中圆区域范围列表中的某一行,点击该按钮可将该行从列表中移除。
  • 输出路径:输出文件夹路径,功能执行后生成裁切后的新文件。
