填洼

本工具是通过填充表面栅格中的凹陷点来移除数据中的小缺陷。

凹陷点是指未定义流域方向的像元;其周围的像元均高于它。倾泻点是相对于凹陷点的汇流区域高程最低的边界像元。如果凹陷点中充满了水,则水将从该点倾泻出去。

1.z 限制指定凹陷点深度和倾泻点间的最大允许差值并确定要填充的凹陷点和保持不变的凹陷点。z 限制并非要填充的最大深度。

例如,假设一个凹陷点区域中倾泻点的高程为 210 英尺,凹陷点的最深点为 204 英尺(相差 6 英尺)。如果将 z 限制设置为 8,则会填充该特殊凹陷点。但是,如果将 z 限制设置为 4,则不会填充该凹陷点,因为该凹陷点的深度超过该限制值,将其视为有效凹陷点。

2.小于 z 限制且低于其最低相邻像元的所有凹陷点都将填充到其倾泻点的高度。

3.包含的带有 z 限制的凹陷点数量将决定处理时间的长度。凹陷点越多,处理时间就越长。

原理描述

填洼工具使用与焦点流、流向、洼地、分水岭和区域填充等工具等效的功能来定位和填充洼地。该工具的执行过程会进行迭代,直到指定 z 限制内的所有洼地均填充完毕。在填充洼地的同时,可能会在填充区域的边界处创建其他洼地,这些洼地将在下个迭代中移除。

用法

点击 地质分析> 填洼

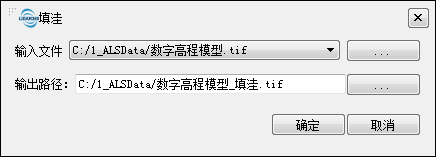

填洼主界面

参数设置

  • 输入文件:选择需要分析的栅格数据(.tif文件)路径。

  • 输出路径:选择输出的文件目录路径,此输出栅格表示已填充凹陷点的输出表面栅格。

注意 如果表面栅格数据为整型,则输出已填充栅格数据也为整型。如果输入栅格数据为浮点型,则输出栅格数据也为浮点型。

    @inproceedings{
        author={Sch\"{o}Planchon, O.,Darboux, F},
        title={A fast, simple and versatile algorithm to fill the depressions of digital elevation models},
        booktitle={Catena},
        year={2002},
    }

    @inproceedings{
        author={Sch\"{o}Tarboton, D. G., R. L. Bras,I. Rodriguez–Iturbe},
        title={On the Extraction of Channel Networks from Digital Elevation Data},
        booktitle={Hydrological Processes},
        year={1991},
    }
