剖面绘制工具

trajectory
图标描述快捷键
开启剖面工具Alt+S
移动剖面
旋转剖面区域X 或 ← →
扩展剖面区域
上移剖面
下移剖面

剖面工具

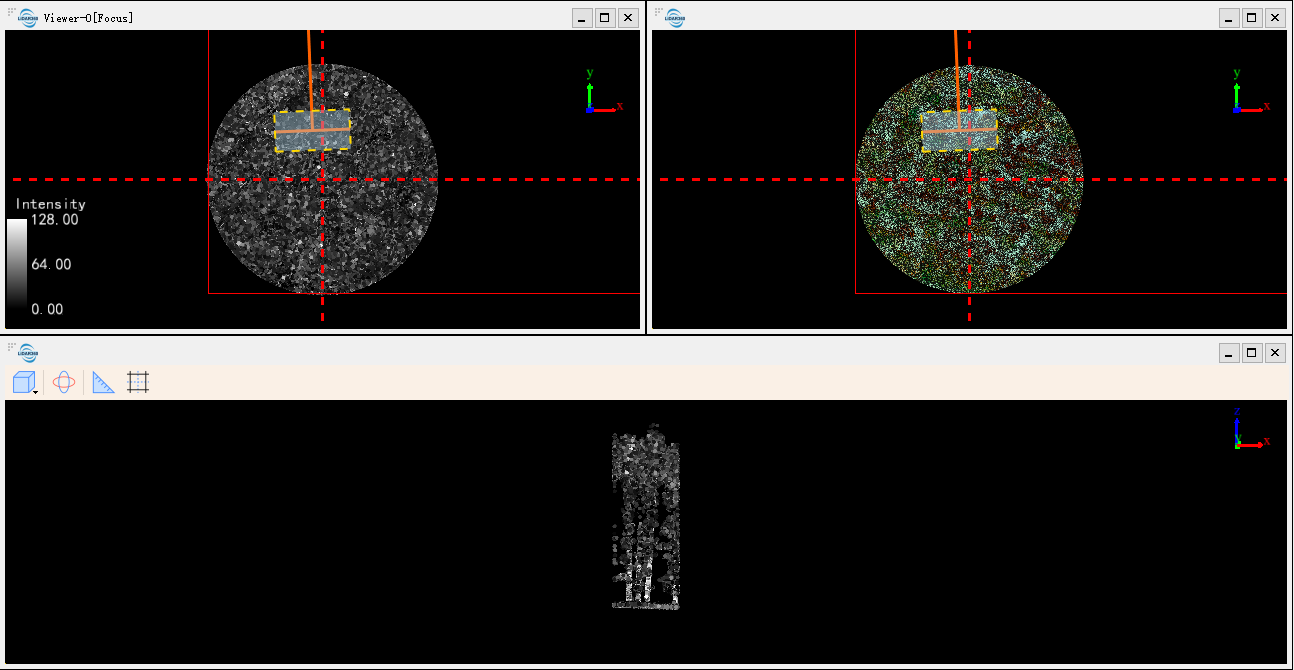

功能描述:支持用户在主视图窗口或TIN窗口中绘制一个剖面区域,将数据显示在剖面窗口中。

trajectory

缓冲区

功能描述:点击剖面工具图标后面的小三角形可以弹出缓冲区设置入口,点击缓冲区设置按钮,弹出缓冲区设置对话框,本功能支持用户绘制固定宽度的剖面区域。

移动剖面工具

功能描述:移动剖面工具处于激活状态时,鼠标移动到窗口中绘制的剖面区域后,按下鼠标左键,鼠标会变为手型,这时可以通过拖动改变剖面区域位置,如果,鼠标在剖面区域外点击,鼠标样式不会变化,这时不能拖动。

旋转

功能描述:支持用户按照设置的角度旋转绘制的剖面区域,点击图标后面的小三角形,可以弹出旋转设置窗口。

扩展

功能描述:支持用户按照设置的长度扩展绘制的剖面区域长度。若用户设置为负数,则会缩小绘制的剖面区域长度,点击图标后面的小三角形,可以弹出扩展设置窗口。

上移剖面

功能描述:支持用户在当前绘制的剖面基础上上移一个相同大小的剖面区域。

下移剖面

功能描述:支持用户在当前绘制的剖面基础上下移一个相同大小的剖面区域,点击图标后面的小三角形,可以弹出步长设置按钮,点击后会弹出步长设置窗口。步长标签前的复选框选中时,不允许修改步长值,这里使用缓冲区宽度的1.5倍为步长进行移动,复选框没有选中时,用户可以修改步长值大小进行移动。
