体积变化分析

功能概述

该功能主要用于计算以模型或平面为基准的点云填挖方量并生成报告。

用法

点击 矿山 > 露天矿 >体积变化分析 。

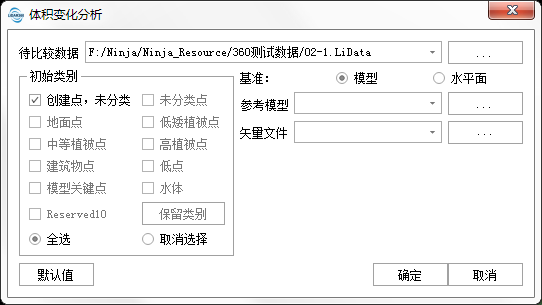

参数设置

• 输入待对比数据：待对比数据可以是点云或模型数据。若数据已经在360中打开，则用户可以从下拉菜单中选择。也可以利用右侧的按钮直接导入。
• 初始类别：用于参与体积变化分析的类别。
• 基准：
  • 模型：选择模型作为基准面。此时必须选择选定一个模型文件。若模型数据已经在360中打开，则用户可以从下拉菜单中选择。也可以利用右侧的按钮直接导入。目前只支持“.LiTin”格式的模型。
  • 平面：选择平面作为基准面。此时需要指定平面高度。填挖方量将会以此水平面为基准进行计算。
• 选择矢量文件：用户可以从下拉菜单中选择加载到LiDAR360软件中的矢量文件，也可以选择按钮来加载外部矢量数据文件。文件中需要包含若干个闭合多边形，这些多边形将作为用户关心的各个区域的边界进行填挖方计算，计算出来的结果也将和多边形一一对应。
• 最小面积（平方米）（默认为“1.0”）：小于此面积的多边形区域将被废弃。

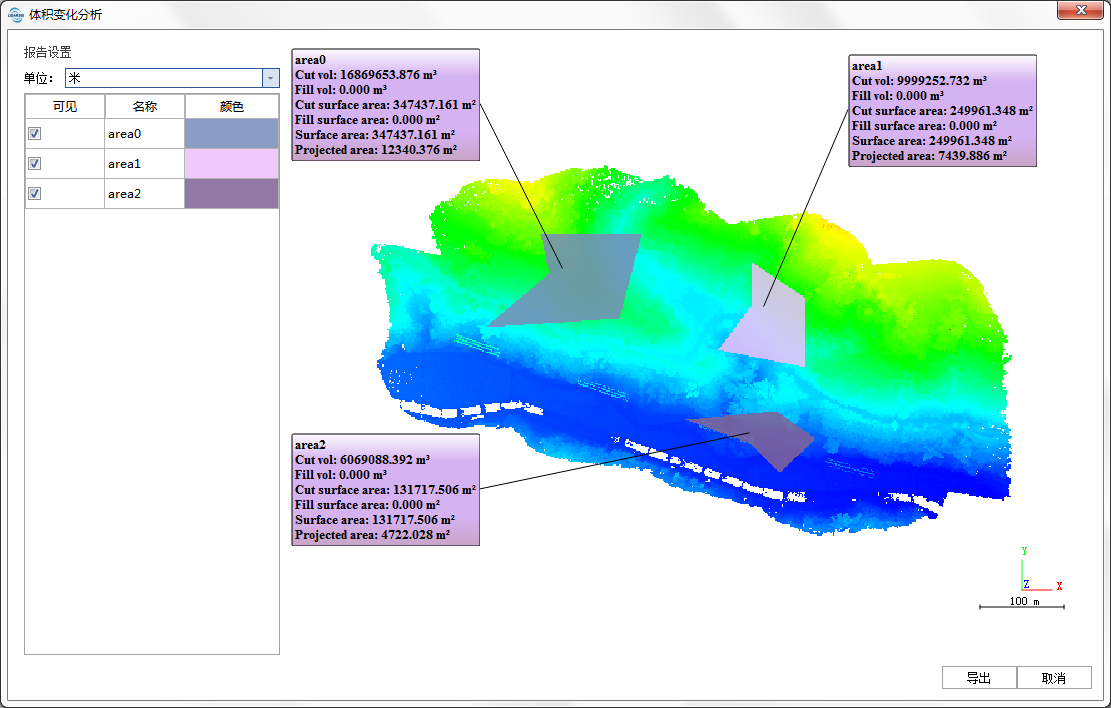

• 填挖方报告：单击确定并计算完成后将弹出体积变化分析报告界面。计算出的各个区域的填挖方以表格的形式展示出来。各个多边形区域将绘制在底图上，并以浮动标签的形式展示其填挖方及表面积。

• 报告设置：在报告设置界面中可以更改单位。表格第一列可以改变区域的可见性。双击第3列可改变颜色。

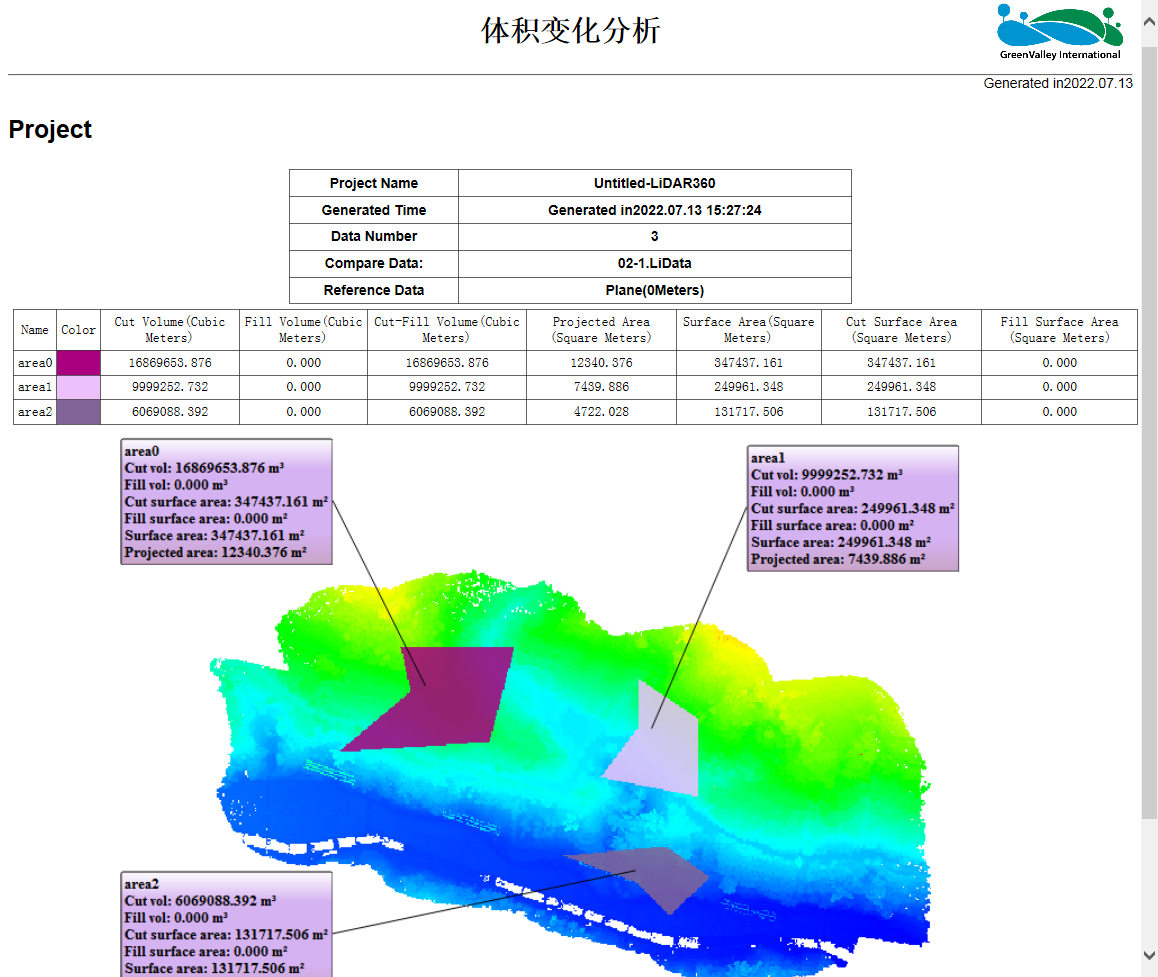

• 导出：将报告导出为html格式。
