点云分幅

功能概述

LiDAR360软件支持矩形分幅法和经纬度分幅法,矩形分幅法的图幅编号采用坐标编号,由图幅西南角的Y坐标+X坐标组成,1:5000坐标值取至km,1:2000、1:1000取至0.1km,1:500取至0.01km。运行完成后,将生成一个或多个LiData文件,同时生成一个shp格式的矢量文件,矢量文件的属性表中记录了各个图幅的边界以及名称。

用法

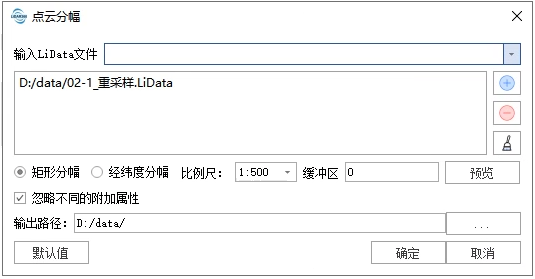

点击数据管理 > 点云工具 > 点云分幅

Lidar360 Subdivision

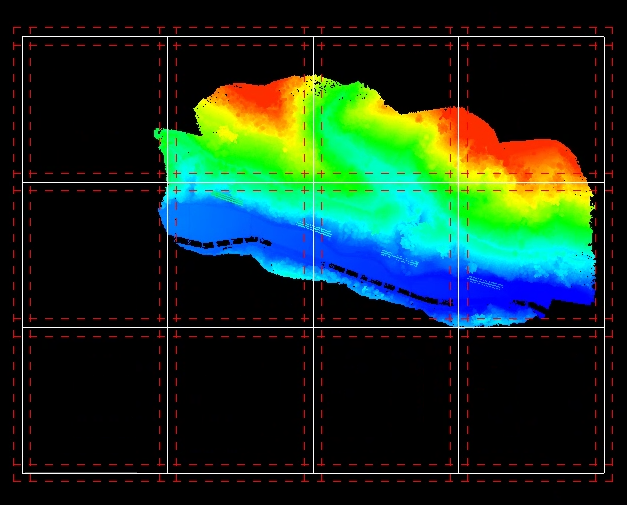

参数设置输入完成后,点击预览按钮可以检查分幅格网。白色实线表示分块范围,红色虚线代表缓冲区范围。只支持矩形分幅预览,只有当所有选择的点云文件都在当前窗口中才允许预览。

Lidar360 SubdivisionPreview

参数设置

  • 输入LiData文件:输入要分幅的点云数据。 如果点云数据已经在软件中打开,点击下拉按钮选择数据,也可以点击Lidar360 DataAdd打开外部点云数据。点击Lidar360 save移除选中的数据,点击Lidar360 brush清空数据列表。文件格式:*.LiData。
  • 矩形分幅:采用“矩形分幅”,比例尺默认为1:500。
  • 经纬度分幅:采用“经纬度分幅”,比例尺默认为1:500。
  • 比例尺:用户选择分幅比例尺,对于矩形分幅LiDAR360共有四种分幅比例尺:1:500、1:1000、1:2000、1:5000。对于经纬度分幅LiDAR360有: 1:500、1:1000、1:2000、1:5000、1:10000、1:25000、1:50000、1:100000、1:250000、1:500000、 1:1000000共十一种比例尺。
  • 缓冲区(默认为“0”):每幅数据向四周延伸的大小。
  • 忽略不同的附加属性:在处理多个输入点云的情况下,若勾选此项,则只合并相同的附加属性,否则只要有不相同的附加属性就无法进行合并。
  • 输出路径:输出文件夹路径,功能执行后生成分幅后的新文件。
