选择和裁切

图标 功能 描述 快捷键(默认)
多边形选择
多边形选择 按多边形的方式对点云进行选择。 Shift+P
矩形选择
矩形选择 按矩形的方式对点云进行选择。 Shift+R
球形选择
球形选择 按球形的方式对点云进行选择。 Shift+S
圆形选择
圆形选择 按套索的方式对点云进行选择。 Shift+C
套索选择
套索选择 按套索的方式对点云进行选择。 Shift+L
减选
减选、加选 对当前选择工具起作用,表示当前的选择状态为加选或是减选;该功能配合多边形选择、矩形选择、球形选择、圆形选择、套索选择起作用。 Shift+D
取消选择
取消选择 取消所有的选择和裁切操作
内裁切
内裁切 按当前选择的区域,对窗口中所有点云数据进行裁切,只显示选择区域内的点云。 Shift+X
外裁切
外裁切 按当前选择的区域,对窗口中所有点云数据进行裁切,只显示选择区域外的点云。 Ctrl+Shift+X

选择工具步骤

  1. 点击功能按钮,激活选择工具。
  2. 对于多边形工具,在窗口中沿着感兴趣的区域依次单击鼠标左键选择多边形顶点位置,程序自动形成封闭多边形,双击结束。对于其它选择工具只需拾取第一个点,拖动鼠标覆盖感兴趣的区域后双击结束即可完成选择。
  3. 多边形顶点位置错选时,单击右键取消上一次选取的顶点,可连续多次进行取消操作。
  4. 左键双击最后一个顶点位置结束顶点选择,识别被选中多边形区域内的点云进行高亮(红色)显示。
  5. 一次选择结束后,可在第一次选择的基础上进行再一次的选择。取消上一次裁切的结果时,裁切对应的选择区域同样被取消。
  6. 每一次选择区域会依据反选状态进行相应的加选选择区域或减选选择区域。

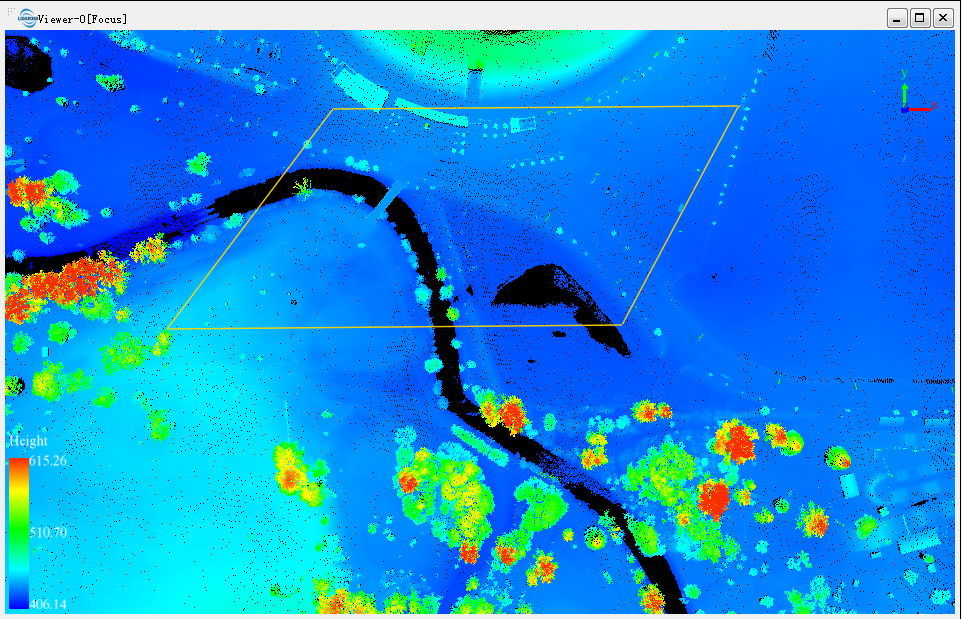

选择效果如下:

加选功能 加选功能
