栅格生成等高线

功能概述

等高线指的是地形图上高程相等的相邻各点所连成的闭合曲线。栅格生成等高线即栅格数据中相同高程值所在的位置点按顺次连接,即为等高线。

用法

点击地形 > 栅格生成等高线

LiDAR360 Terrain

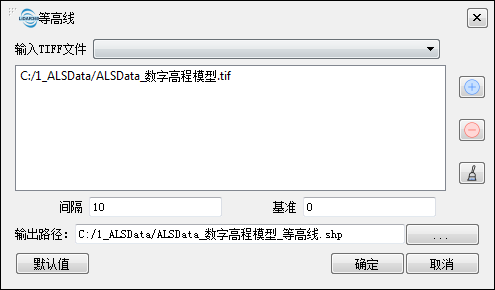

参数设置

  • 输入Tiff文件:输入格式为Tiff的DEM文件。通过下拉框可以选择已经在LiDAR360软件中打开的Tiff数据,也可以通过点击加载Tiff数据。点击删除所加载数据。点击清除所有加载的数据。
  • 间隔(米)(默认为“10”):相邻等高线的高差。
  • 基准(默认为“0”):从基准高程开始计算所生成等高线的高程,即与基准相差为间隔整数倍的高程为等高线高程。例如基准为0, 间隔为10,则等高线的高程分布为:0、-10、-20、-30...、10、20、30...。
  • 输出路径:保存生成等高线文件的路径。
  • 默认值:点击此按钮,恢复所有参数默认值。

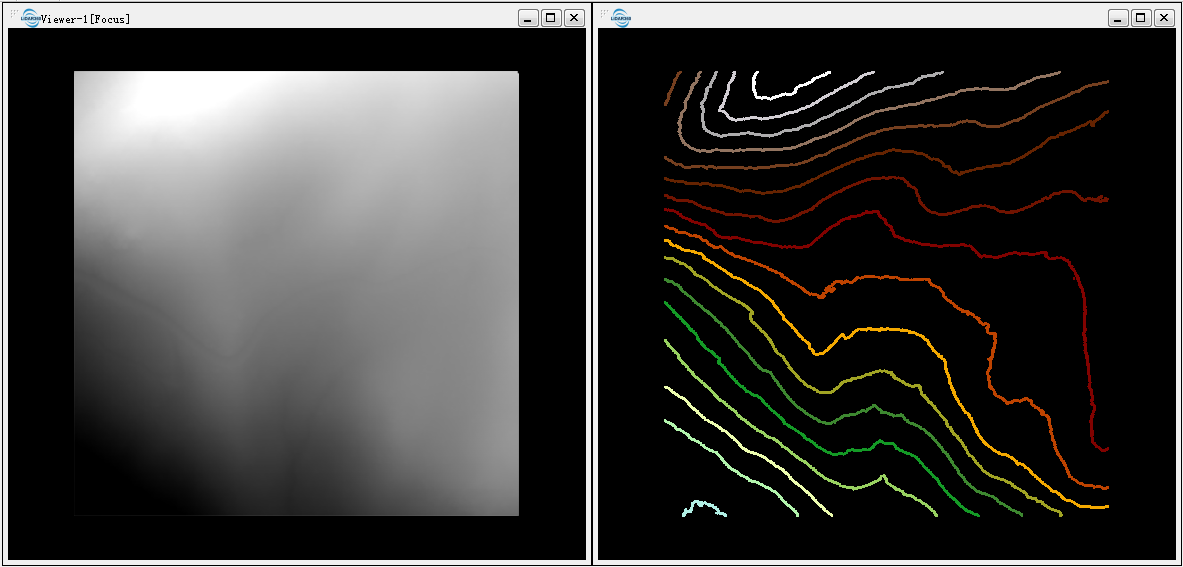

数字高程模型(下图左)和等高线图(下图右)

LiDAR360 Terrain

注意:可使用LiModel编辑中的高程平滑工具对DEM数据中凹陷的部分进行平滑处理
