转换为DXF

功能概述

转换为DXF工具可将LiData格式的点云文件转换为DXF格式的点矢量数据。LiDAR360软件导出的为ASCII格式的DXF文件。

用法

点击数据管理 > 格式转换 > 转换为DXF

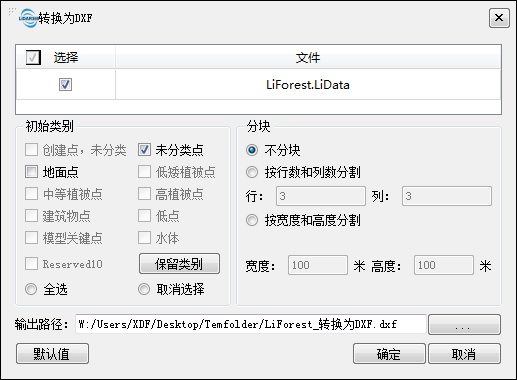

Lidar360 ConverttoDXF

参数设置

  • 输入数据:输入文件可以是单个点云数据文件,也可以是多数据文件。文件格式:*.LiData。
  • 初始类别:用户可选择需要导出的点云类型,支持256个点云类别。
  • 分块:由于点云数据量往往较大,软件提供了可选择分块模式。
    • 不分块:导出单个DXF文件。
    • 按行数和列数分割:根据点云数据的边界将点云划分为总数为行数*列数个的数据块,每块生成一个dxf文件。
      • 行(默认为3):用户需要设置分块点云的行数。
      • 列(默认为3):用户需要设置分块点云的列数。
    • 按宽度和高度分割:自左下角按照指定的宽度和高度对点云进行分块,每块生成一个dxf文件。
      • 宽度(米)(默认为100):用户需要设置导出每块数据的宽度。
      • 高度(米)(默认为100):用户需要设置导出每块数据的高度。
  • 输出路径:输出文件夹路径,功能执行后生成转换后的新文件。
