航线质量检查

功能概述

航线质量检查对飞行中的航线质量进行检查分析，包括航高分析、速度分析和飞行姿态分析。

用法

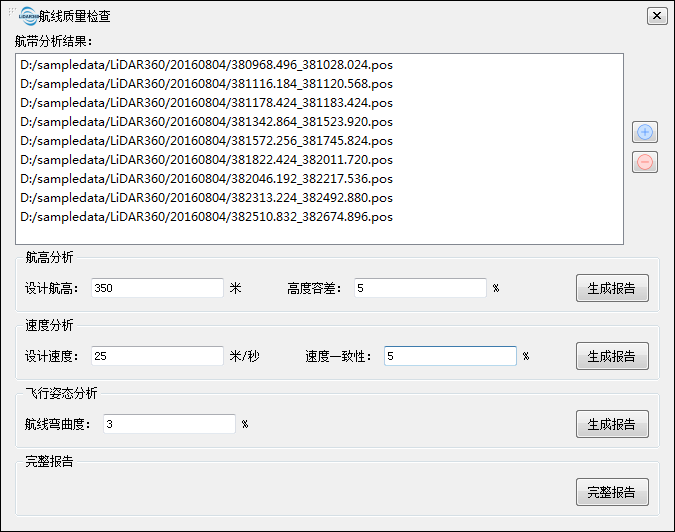

点击航带拼接 > 航线质量检查。选择航线文件，设置航高分析参数，速度分析参数和飞行姿态分析参数。可以为每项检查分别生成报告或生成一个完整的报告。点击导出，导出html格式的航线质量检查报告。

点击加载数据，目前支持的航迹文件数据类型包括*.OUT及 *.pos格式文件。点击删除所加载数据。

参数设置

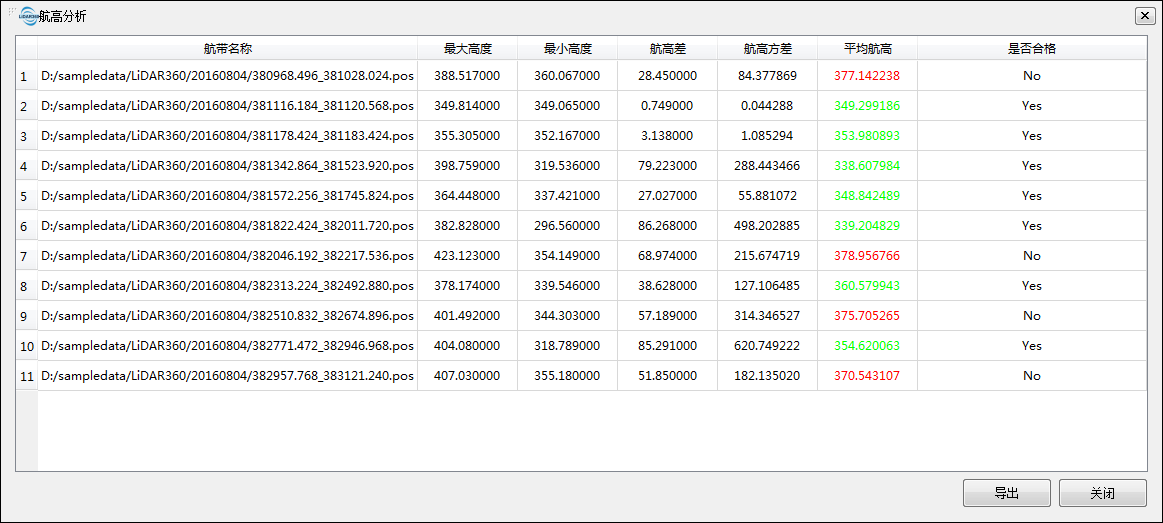

• 航高分析：航高分析报告包含每条航带的名称、该条航带的最大飞行高度、最小飞行高度、航高差、航高方差、平均航高，以及根据用户设置的设计航高和高度容差，判断该条航带是否合格。Yes表示合格，No表示不合格。合格的航带其平均航高值为绿色显示，不合格的为红色显示。点击导出按钮，可将分析结果导出为HTML格式。
  • 设计航高（米）：对航线中航高数据的预设值。
  • 高度容差（%）（默认为“5”）：航高的上下浮动比例，例如5%代表合格航高的范围在设计航高-5%×设计航高 至 设计航高+5%×设计航高。
  • 生成报告：点击按钮，生成航高质量检查报告。

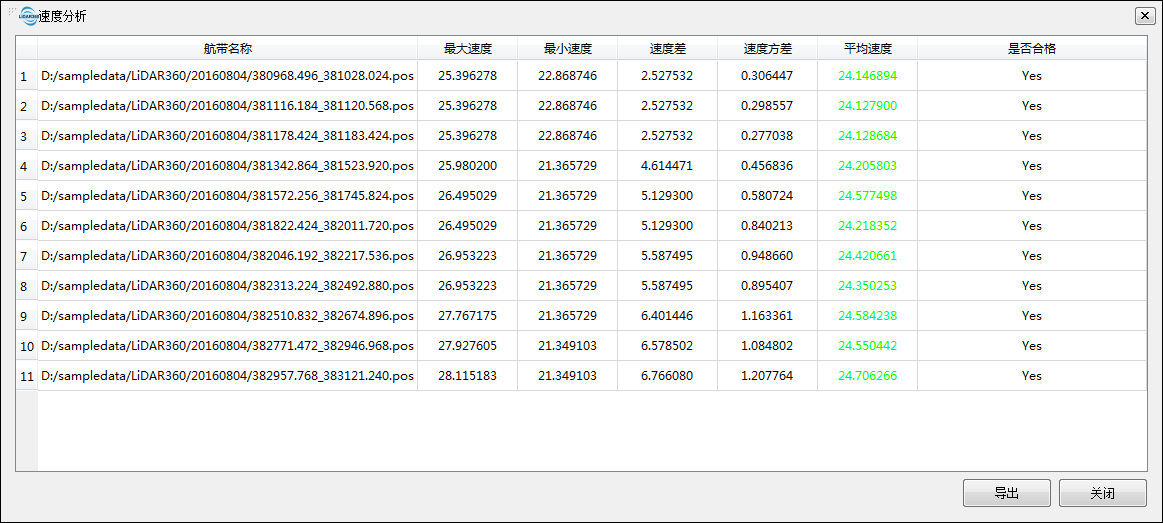

• 速度分析：速度分析报告包含每条航带的名称、该条航带的最大飞行速度、最小飞行速度、速度差、速度方差、平均速度，以及根据用户设置的速度一致性参数，判断该条航带是否合格。合格的航带其平均速度为绿色显示，不合格的为红色显示。点击导出按钮，可将分析结果导出为HTML格式。
  • 设计速度（米/秒）：对航线中航速数据的预设值。
  • 速度一致性（%）：航速的上下浮动比例，例如5%代表合格航速的范围在设计航速-5%×设计航速 至 设计航速+5%×设计航速。
  • 生成报告：点击按钮，生成航速质量检查报告。

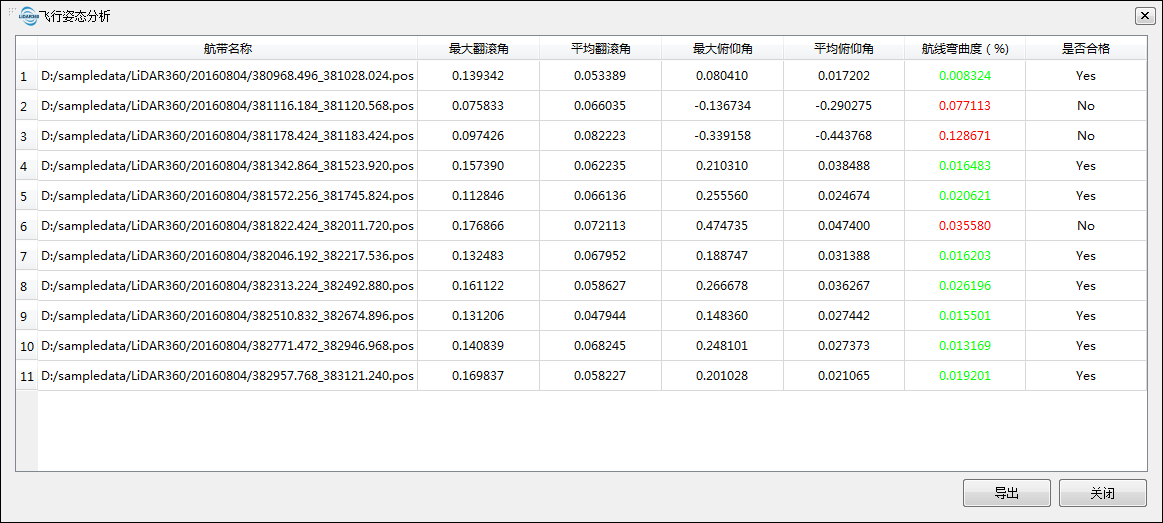

• 飞行姿态分析：飞行姿态分析报告包含每条航带的名称、最大翻滚角、平均翻滚角、最大俯仰角、平均俯仰角、航线弯曲度（%），以及根据用户设置的航线弯曲度阈值判断该条航带是否合格。Yes表示合格，No表示不合格。合格的航带其航线弯曲度的值以绿色表示，不合格的以红色表示。点击导出按钮，可将分析结果导出为HTML格式。
  • 航带弯曲度（%）（默认为“3”）：根据行业相关数据标准，航带弯曲度的合格阈值一般设为3%。
  • 生成报告：点击按钮，生成飞行姿态质量检查报告。

• 完整报告：点击此按钮，生成完整航线质量报告。
