实体修改

基础功能,包括移动/复制、旋转和缩放。

移动/复制

对实体进行复制平移多份或者一份,创建不同位置的相同的实体,可以利用递增偏移来创建多个实体。操作步骤如下所示。

  1. 选中需要复制的实体。
  2. 点击复制,单击鼠标左键选中基准点位置。
  3. 单击鼠标左键,选中移动到的位置点,弹出对话框。
捕捉工具条

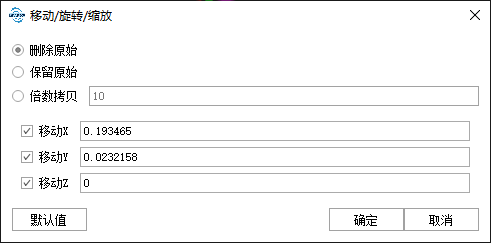

参数设置

  • 删除原始:删除原始实体,保留移动后实体。
  • 保留原始:保留原始实体,保留移动后实体。
  • 倍数拷贝:保留原始实体,复制多份实体,设置复制实体份数,多份实体按照相同的平移偏移量递增偏移。
  • X移动:设置X轴方向是否移动,以及移动的偏移量
  • Y移动:设置X轴方向是否移动,以及移动的偏移量
  • Z移动:设置X轴方向是否移动,以及移动的偏移量

旋转

对实体进行旋转多份或者一份,创建不同旋转角度的相同的实体,可以利用递增旋转角度来创建多个实体。操作步骤如下所示。

  1. 选中需要旋转的实体。
  2. 点击复制,单击鼠标左键选中旋转中心位置。
  3. 单击鼠标左键,确定旋转最终角度位置,弹出对话框。
捕捉工具条

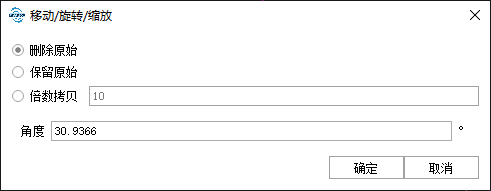

参数设置

  • 删除原始:删除原始实体,保留旋转后实体。
  • 保留原始:保留原始实体,保留旋转后实体。
  • 倍数拷贝:保留原始实体,复制多份实体,设置复制实体份数,多份实体按照相同的旋转偏移量递增偏移。
  • 角度(单位°):设置旋转的角度。

缩放

对实体进行缩放多份或者一份,创建不同位置的不同大小的实体,利用相同的缩放比例来创建多个实体。操作步骤如下所示。

  1. 选中需要缩放的实体。
  2. 点击复制,单击鼠标左键选中缩放中心点位置,弹出对话框。
捕捉工具条

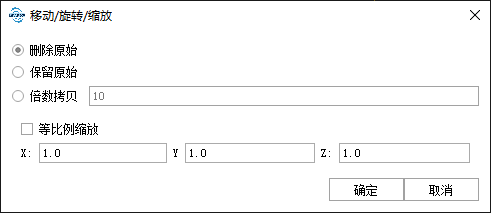

参数设置

  • 删除原始:删除原始实体,保留缩放后实体。
  • 保留原始:保留原始实体,保留缩放后实体。
  • 倍数拷贝:保留原始实体,复制多份实体,设置复制实体份数,多份实体按照相同的偏移量递增偏移。
  • 等比例缩放:该参数定义了X与Y方向缩放比例,可以约束XY方向缩放比例,选中是Y方向缩放比例和X方向缩放比例相同。
    • 比例缩放X:设置X方向缩放的比例。
    • 比例缩放Y:设置Y方向缩放的比例。
