DEM精度分析

功能概述

通过检查点法对数字高程模型的高程精度进行分析。

用法

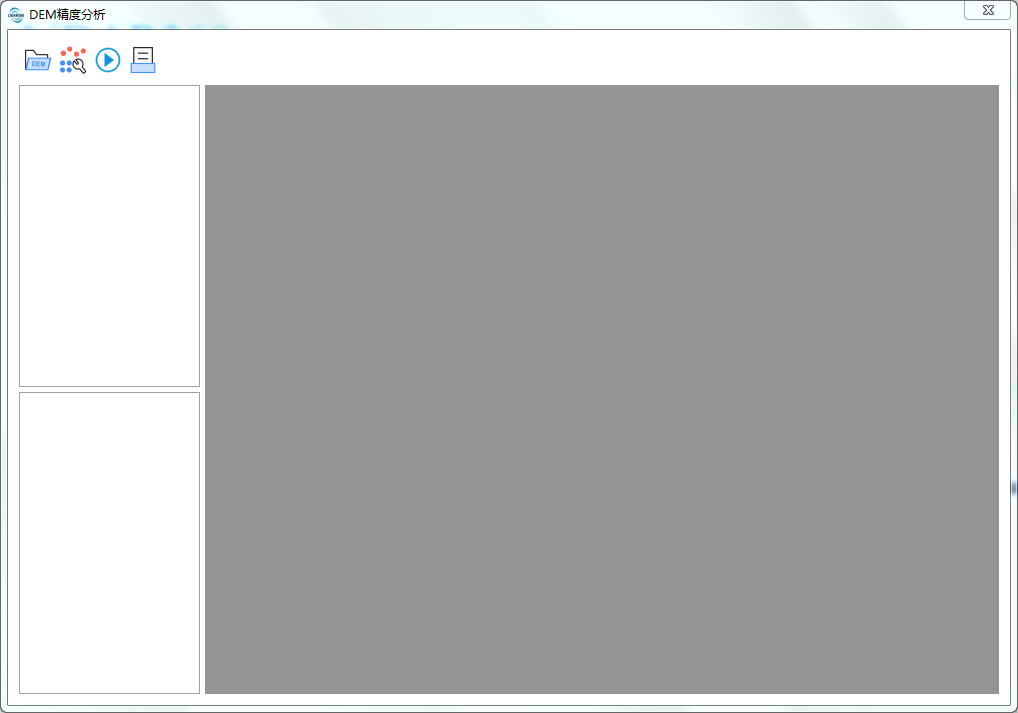

1.点击地形 > DEM精度分析,弹出DEM精度分析界面:

LiDAR360 Terrain

2.点击添加DEM文件 ,选择待分析的数字高程模型文件(仅支持.tif格式);

3.点击添加检查点 ,添加检查点文件(仅支持.txt格式);

4.点击执行分析 ,设置参数执行精度分析及分析结果统计(对应检查点个数、粗差点个数、粗差率、平均误差、中误差、限差);

5.点击导出报告 ,设置相关信息导出精度分析报告。

添加DEM文件

添加待分析的数字高程模型文件,当前仅支持.tif格式文件。

添加检查点文件

添加检查点,检查点依照需求可来源于GNSS测量、摄影测量,已有成果(高精度或同精度的地形图、数字高程模型等)等,应确保检查点与待检查数字高程模型为同一坐标参考系。

执行分析

执行精度分析,必须在添加DEM文件和添加检查点文件后执行。

参数设置

  • RMSE公式:高程中误差的计算公式。
    • 公式1
    • 公式2
      式中,M为成果中误差,n为检测点数量,为较差。
  • 限差:误差限差。

注:① 通常,在高精度检测时,以2倍的允许中误差作为限差,以公式1计算成果中误差;在同精度检测时,以倍的允许中误差作为限差,以公式2计算成果中误差。在限差范围内的误差参与精度统计,超过限差的误差视为粗差。② 执行分析后,各数字高程模型文件分析状态,表示该数字高程模型误差粗差率小于5%,表示该数字高程模型范围内没有检测点,表示该数字高程模型的误差粗差率大于5%。

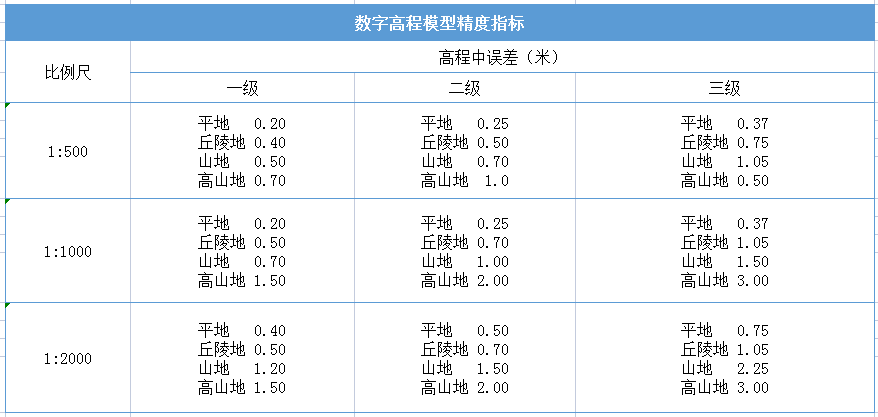

1:500,1:1000,1:2000数字高程模型精度指标参考如下图:

LiDAR360 Terrain

导出报告

导出高程中误差检测报表

导出信息设置

  • 项目名称: 项目名称。
  • 比例尺: 比例尺。
  • 检测方式: 检测方式。
  • 单位: 单位。
  • 仪器名称、型号: 仪器名称、型号。
  • 仪器编号: 仪器编号。
  • 输出路径:报告保存路径,当前仅支持.html格式。
