转换投影面高程

功能概述

对于高斯投影和UTM投影,当投影区域离投影带中央经线较远时,长度变形值会增加。可以使用转换投影面高程功能减少长度变形。

用法

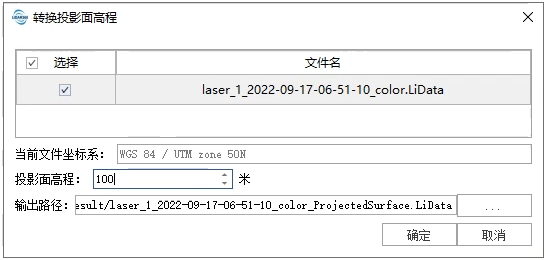

点击数据管理 > 投影和坐标转换 > 转换投影面高程

转换投影面高程

步骤

  1. 输入点云数据:输入一个或多个带投影信息的点云数据文件。文件格式:*.LiData。点击点云文件可以在界面上显示该点云的坐标系。

    仅支持水平坐标系为高斯投影或者UTM投影的点云文件。

  2. 设置投影面高程:设置投影面高程,正值为高于椭球面的距离,负值为低于椭球面的距离,单位为米。

  3. 输出路径:输出文件夹路径,算法执行后生成坐标转换后的新文件。

原理

  1. 计算点云所在测区的地球曲率半径Ra。式中其中a为椭球长半轴,e为椭球偏心率,B为点云所在测区的平均纬度。

    转换投影面高程
  2. 计算缩放系数q。式中Hb为设置的投影面高程参数。

    转换投影面高程
  3. 计算修正坐标,式中Xc、Yc为修正后的坐标,X、Y为原始坐标,X0、Y0为坐标系的投影中心坐标。

    转换投影面高程
