数字高程模型

功能概述

数字高程模型(Digital Elevation Model),简称DEM,是通过有限的地形高程数据实现对地面地形的数字化模拟(即地形表面形态的数字化表达),它是用一组有序数值阵列形式表示地面高程的一种实体地面模型,是数字地形模型的一个分支,其它各种地形特征值均可由此派生。

用法

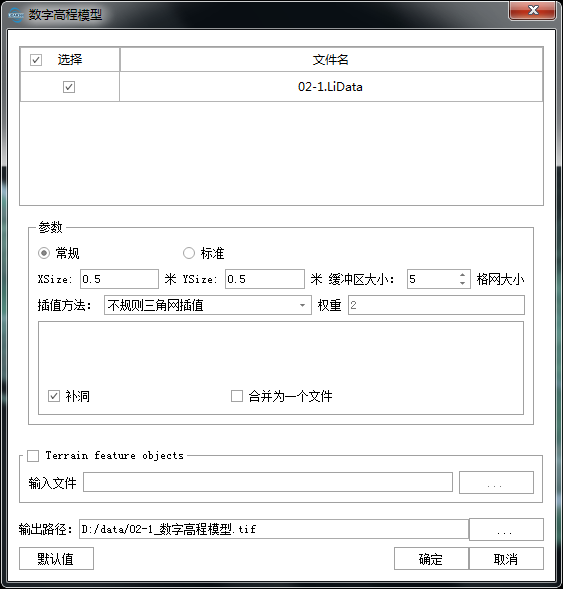

生成数字高程模型前,必须先对点云进行地面点分类。点击地形 > 数字高程模型

LiDAR360 Terrain

参数设置

  • 输入数据:请确保每一个输入的点云数据都是进行过地面点分类的数据;输入文件可以是单个点云数据文件,也可以是点云数据集;待处理数据必须在LiDAR360软件中打开。
  • 参数设置:参见栅格参数设置
  • 导入地形特征(可选):导入地形特征(断裂线、模拟地形点)组件文件,断裂线及模拟的地形点将参与DEM生成。
  • 输出路径:保存生成DEM文件的路径。
  • 默认值:点击此按钮,恢复所有参数默认值。

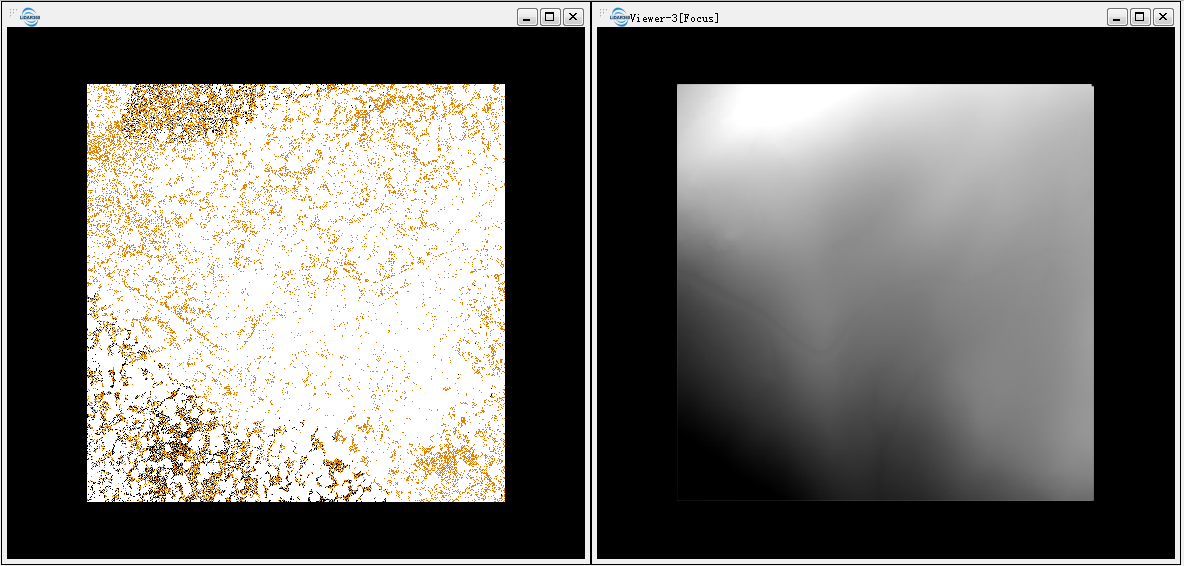

原始点云(下图左)和数字高程模型(下图右)。

LiDAR360 Terrain

基于DEM可进一步计算坡度坡向粗糙度等高线等产品。

注意:用于生成数字高程模型的点云需要含有地面点。
