格网统计
功能概述
LiDAR360软件支持对点云数据进行快速格网统计分析操作。该工具支持对点云数据格网化,从而统计格网内的点数、密度及Z属性相关工作。可用于对激光雷达点云数据飞行及处理质量的查看、飞行区域的地物地貌的分析。若只统计点云数据中某一类别的数据,则可用提取工具提取点云后进行统计。
步骤
- 从文件列表下拉框中选择要分析的点云数据文件。
- 选择要分析的 变量 ,可从下拉框中选择要分析的变量,若选择 Z 变量,则需要在统计下拉框中选择要统计的Z变量。
- 设置间隔大小。
- 点击计算按钮。
- 点击绘制直方图可查看格网统计的直方图。 (可选) 用户也可以使用 拉伸 方法对直方图进行拉伸显示。
- (可选)用户可以点击保存直方图对显示的直方图保存为PDF图片。
- (可选)用户可以点击保存格网将统计的格网保存为单波段灰度图像,或选择 颜色条 点击 保存GeoTiff 将单波段灰度图像映射为多波段彩色图像。需要注意的是若用户选择 拉伸 操作,则会对单波段图像拉伸后进行映射。
用法

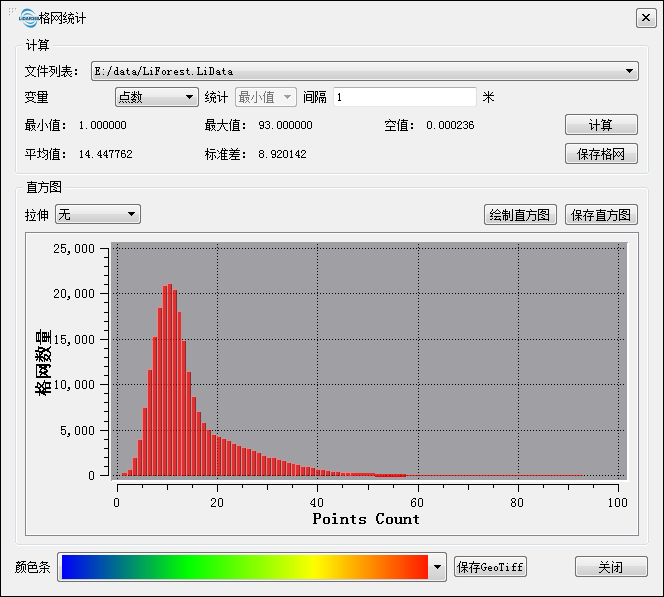

点击统计 > 格网统计
参数设置
- 文件列表:用户需要从下拉列表中选择待统计的点云数据。
- 变量:用户需要从下拉列表中选择想要统计的变量。格网中填充该变量统计的值。
- 点数(默认):统计格网内的点数。
- 密度:统计格网内点云的密度,使用点数除以格网面积得到该值。
- Z:统计格网内点云Z属性值,用户需要选择统计列表。
- 统计:用户若在 变量 列表中选择 Z 变量,则需要选择对 Z 变量的统计方式。
- 最小值(默认) :统计格网内Z变量的最小值。
- 最大值:统计格网内点云Z变量的最大值。
- 平均值:统计格网内点云Z变量的平均值。
- 范围:统计格网内点云Z变量的范围(范围 = 最大值 - 最小值)。
- 标准差:统计格网内点云Z变量的标准差。
- 间隔(米)(默认为“1”):统计格网的大小。
- 计算:用户设置完需要统计的参数后,点击该按钮进行计算。
- 保存格网:将统计后的格网保存为单波段灰度影像,格式可选.tif或.csv。
- 拉伸:用户可选择是否对 绘制直方图 或 保存GeoTiff 进行拉伸操作。
- 无(默认):不进行任何拉伸操作。
- 最小最大值:使用统计的格网数据的最大值最小值进行拉伸操作。基于最小和最大像素值应用线性伸展,以最小和最大像素值作为直方图的端点。例如,图像的最小值和最大值分别为2488和2656,线性拉伸将像素值分布在0-255之间,通过将像素值分布在整个直方图范围内,提高图像的亮度和对比度,使图像中的要素易于区分。
- 最小值(默认为统计格网内的最小值):拉伸的最小值。
- 最大值(默认为统计格网内的最大值):拉伸的最大值。
- 标准差拉伸:使用统计的格网数据的标准差进行拉伸操作。准差拉伸类型将线性拉伸应用于标准差n所求得的最大值(最大值 = 均值 + n 标准差之间)与最小值(最小值 = 均值 - n 标准差)。
- n:拉伸标准差的倍数。
- 百分比拉伸:使用统计的格网数据的百分比拉伸操作。百分比拉伸将线性拉伸应用于最小和最大裁剪百分比的像素值之间。例如,图像的最小值和最大值分别为2488和2656,定义裁剪百分比的最小和最大值分别为0.02和0.98,小于0.02表示2488-2492之间的值,高于0.98表示2652-2656之间的值,2488-2492之间的值将变为0,2652-2656之间的值将变为255,其它值在0-255之间分布。
- 最小值:最小拉伸百分比,范围0~1.0。
- 最大值:最大拉伸百分比,范围0~1.0。
- n:拉伸标准差的倍数。
- 绘制直方图:在画布中绘制格网统计的直方图。
- 保存直方图:保存绘制的直方图,格式为*.pdf。
- 颜色条:LiDAR360软件提供了11种颜色条供用户选择。
- 保存GeoTiff:根据用户选择的 颜色条 将统计的格网数据保存为多波段彩色图像。
- 关闭:关闭该工具。
注意:保存格网功能保存的是原始统计结果,为单波段TIFF。保存GeoTiff 功能保存的是直方图拉伸后的结果,根据选择的颜色条进行RGB三通道映射。
