断裂线工具

剖面编辑断裂线业务主要针对点云的分类及剖面TIN编辑，主要解决由激光点云直接构TIN造成的地形特征（如：脊线、河流或其他想要保存在TIN中的特征线）缺失问题。

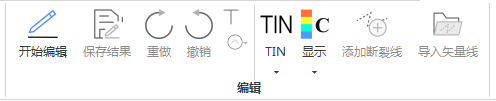

断裂线业务属于剖面编辑模块，激活剖面编辑模块，菜单栏点击“开始编辑”，执行“TIN”生成后该功能可用。断裂线来源可通过用户绘制或外部导入。

用户绘制断裂线。当前主要提供三种断裂线添加方式：单条断裂线、闭合区域断裂线（如湖泊）及两线间区域断裂线（如河流）。

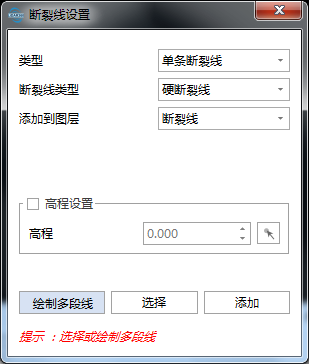

（1）菜单栏点击“添加断裂线”，弹出对话框：

（2）将类型选项切换至待添加类型；

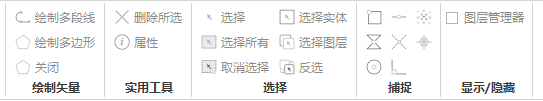

（3）在对话框点击“绘制多段线”或工具栏启用绘制功能，在三角网上绘制多段线（与矢量编辑模块绘制多段线相同，鼠标左键单击向多段线加点，双击结束绘制，右键可弹出菜单选择闭合结束绘制）；

（4）在对话框或工具栏点击“选择”按钮启用选择功能，在场景中选择符合与类型对应的多段线（绘制完成后默认为选择状态）；

（5）设置相应参数，在对话框点击“添加”按钮，完成添加。

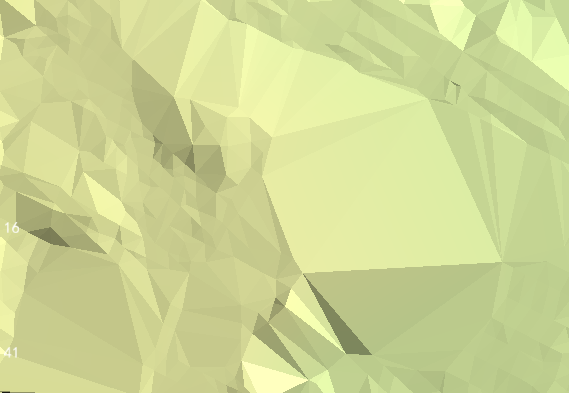

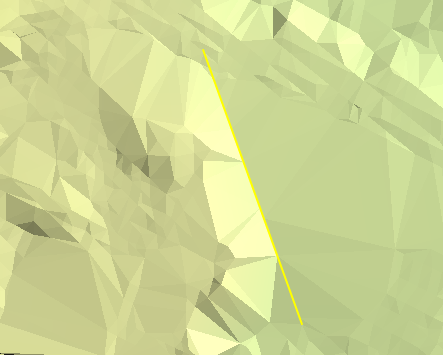

主要处理脊线、路沿等类型断裂线。在场景中选择一条多段线（一次只可选中一条）；

断裂线类型：分为软、硬两种。软断裂线类型结果点在三角网上，硬断裂线结果点在多段线上；
添加到图层：结果断裂线保存到相应图层；
统一高程：仅在硬断裂线下有效。若激活统一高程，则结果线投影至指定高程平面。默认为多段线最后一点高程，可通过手动输入设置或点击“选点”按钮及或选点模型进行设置，右键可退出选点模式；

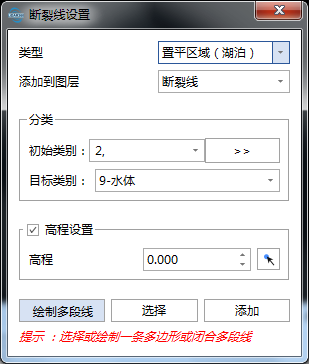

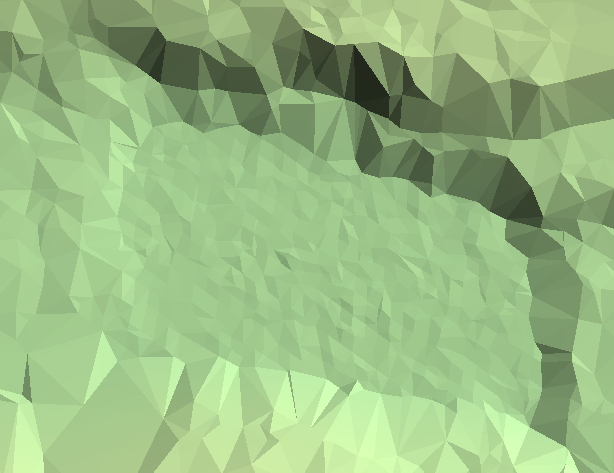

如湖泊断裂线。在场景中选择一条闭合多段线（一次只可选中一条）

添加到图层：结果断裂线保存到相应图层；
初始类别：待处理断裂线区域内点云的类别，一般为构网类别或全选；
目标类别：将选择的断裂线范围内的点云分类为该目标类别；
高程设置：若激活设置高程，则结果线投影至该高程平面，默认为多段线最后一点高程，可通过手动输入设置或点击“选点”按钮及或选点模型进行设置，右键可退出选点模式；

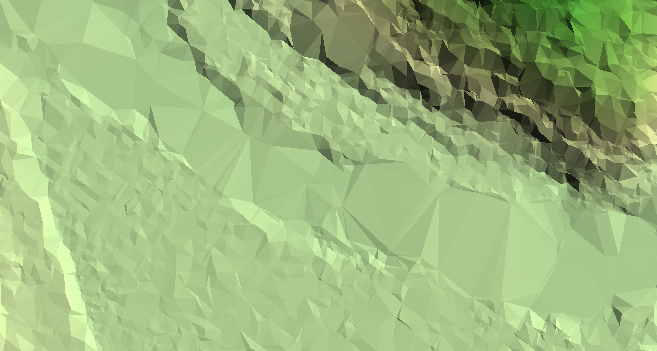

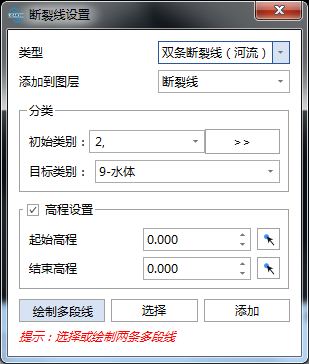

如河流的两条河岸线间区域。在场景中选择两条非闭合多段线；

到图层：设置添加后断裂线放置的图层。
源类别：待处理断裂线对应点云的源类别，一般为构网类别。
目标类别：将断裂线范围内的点云划分为该设置类别。
高程设置：是否启用高程设置。若启用高程设置，则根据起始和终止高程对两条多段线进行渐进高程插值调整，默认为绘制的第一条多段线的起始高程值，可通过手动输入设置或点击“选点”按钮及或选点模型进行设置，右键可退出选点模式。
起始高程值：起始高程值。
终止高程值：终止高程值。

删除场景中指定断裂线。在添加断裂线对话框或工具栏点击“选择”按钮启用选择功能，在场景中选择矢量线，在工具栏点击“删除”按钮对该矢量线及相关操作进行删除。

支持导入矢量文件，通过激活“导入断裂线”按钮，选择文件进行导入，通过添加多段线功能选择多段线进行断裂线添加。
